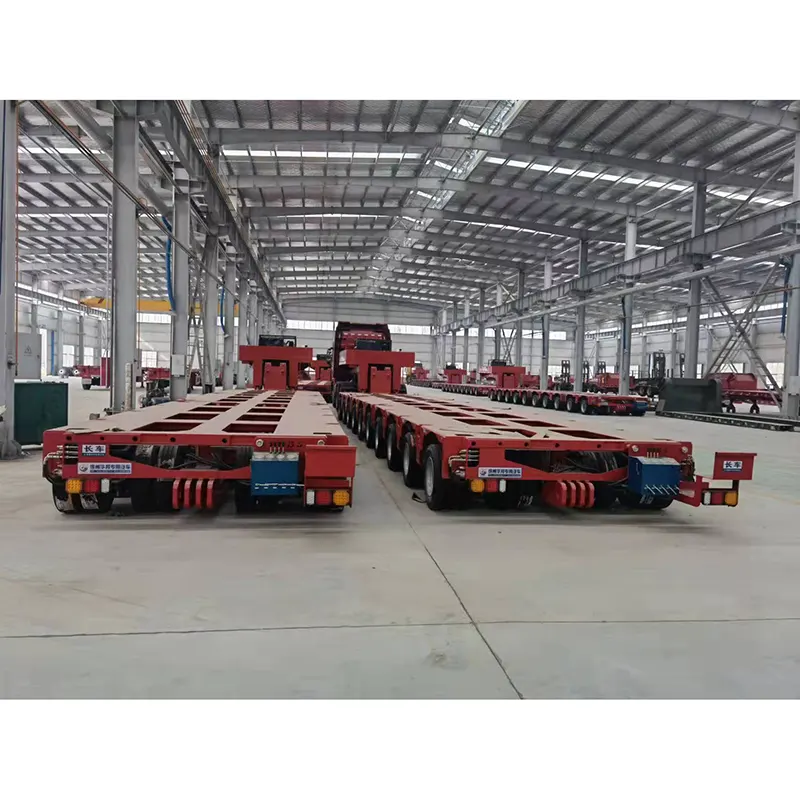

यो JUPITER 8 एक्सेल मोड्युलर सेमी ट्रेलर धेरैजसो छोटो र लामो दूरीको यातायातमा प्रयोग हुने ब्याकहो, ह्वील लोडर जस्ता निर्माण उपकरणहरू बल्क कार्गो बोक्न उपयुक्त छ। ८ एक्सल मोड्युलर सेमी ट्रेलर मेसिन, उपकरण, बल्क कार्गोसको ढुवानी र सञ्चालनका लागि उच्च दक्षता र आर्थिक प्रतिफलका लागि उत्तम विकल्प हो, हामी ८ एक्सेल मोड्युलर सेमी ट्रेलरमा FUWA वा BPW ब्रान्ड एक्सल, JOST जस्ता प्रसिद्ध ब्रान्डका भागहरू प्रयोग गर्छौं। King Pin.so हामी अन्तिम प्रयोगकर्ता वा चालकहरूलाई यो 8 एक्सेल मोड्युलर छनौट गर्न सिफारिस गर्छौं र हाम्रो 8 एक्सेल मोड्युलर सेमी ट्रेलरको बारेमा सोधपुछ गर्न स्वागत छ।
रेटेड एक्सल लोड |
45,000 किलो |
प्लेटफर्म चौडाई |
2,990 मिमी |
प्लेटफर्म उचाइ |
1,175 मिमी (± 300 मिमी) |
व्हीलबेस |
1,500 मिमी |
ट्रेड |
1,800 मिमी |
स्टीयरिङ कोण (पहिलो एक्सेल) |
५५° |
टायर |
215/75 R17.5 |
टायरको चाप |
11 बार |
|
सामानहरू |
मोडेल |
ब्रान्ड |
1 |
द्रुत कनेक्टर |
RK12-1624 |
फक्स पसल |
2 |
हाइड्रोलिक नली |
|
एरोक्विप |
3 |
संचयक |
|
फेंगुआ |
4 |
बहुमार्ग दिशात्मक वाल्व |
Q45/5 |
बोन्डियोली-पावेसी |
5 |
इन्जिन |
KD625 |
कोहलर |
6 |
बिजुली कनेक्टर |
|
वेन |
7 |
Slewing असर |
०१०.२०.६४१ |
फेङ्गे |
8 |
हाइड्रोलिक संयुक्त |
|
ETON मानक |
9 |
हाइड्रोलिक पम्प |
A2F12 |
सांघाई इलेक्ट्रिक |
10 |
सिलिन्डर |
|
प्याकहरू |
11 |
विस्फोट प्रमाण वाल्व |
SDCG300A |
वेइली |
12 |
एक्सल |
BPW मानक |
yuek |
13 |
टायर |
--215/75R17.5 |
डबल सिक्का |
14 |
रिम |
--6.00-17.5 |
Zhengxing |
15 |
एयर सर्किट |
|
गनगन |
एक्सल मात्रा। |
3 |
|||||
गति (km/h) |
0.5 |
5 |
40 |
80 |
||
अधिकतम कुल वजन(t) |
135.0 |
109.8 |
60 |
49.2 |
||
कर्ब वजन (टी) |
10.41
|
|||||
मूल्याङ्कन गरिएको लोड (t) |
124.59 |
99.39 |
49.59 |
38.79 |
||
एक्सल लोड (t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
समग्र लम्बाइ (मिमी) |
4500 |
|||||
समग्र चौडाइ (मिमी) |
2990 |
|||||
समग्र उचाइ (मिमी) |
1175±300 |
|||||
व्हीलबेस (मिमी) |
1500 |
|||||
ट्रेड (मिमी) |
१८००/७३५ |
|||||
टायर |
215/75R17.5 135/133J 16PR |
|||||
रिम |
६.००-१७.५ |
|||||
टायर मात्रा। |
24 |
|||||
व्हील स्टीयरिंग कोण |
५५° |
|||||
टर्निङ रेडियस (मिमी) |
≤1500(आन्तरिक))≤5740(बाहिर) |
|||||
सञ्चालन तापमान |
-40℃~+55℃ |
एक्सल मात्रा। |
4 |
|||||
गति (km/h) |
0.5 |
5 |
40 |
80 |
||
अधिकतम कुल वजन(t) |
180.0 |
146.4 |
80 |
65.6 |
||
कर्ब वजन (टी) |
13.86
|
|||||
मूल्याङ्कन गरिएको लोड (t) |
166.14 |
132.54 |
66.14 |
51.74 |
||
एक्सल लोड (t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
समग्र लम्बाइ (मिमी) |
6000 |
|||||
समग्र चौडाइ (मिमी) |
2990 |
|||||
समग्र उचाइ (मिमी) |
1175±300 |
|||||
व्हीलबेस (मिमी) |
1500 |
|||||
ट्रेड (मिमी) |
१८००/७३५ |
|||||
टायर |
215/75R17.5 135/133J 16PR |
|||||
रिम |
६.००-१७.५ |
|||||
टायर मात्रा। |
32 |
|||||
व्हील स्टीयरिंग कोण |
५५° |
|||||
टर्निङ रेडियस (मिमी) |
≤ 2550 ( भित्री ) ≤ 7500 ( बाहिरी ) |
|||||
सञ्चालन तापमान |
-40℃~+55℃ |
एक्सल मात्रा। |
5 |
|||||
गति (km/h) |
0.5 |
5 |
40 |
80 |
||
अधिकतम कुल वजन(t) |
225.0 |
183.0 |
100.0 |
82 |
||
कर्ब वजन (टी) |
17.31 |
|||||
मूल्याङ्कन गरिएको लोड (t) |
207.69 |
165.69 |
82.69 |
64.69 |
||
एक्सल लोड (t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
समग्र लम्बाइ (मिमी) |
7500 |
|||||
समग्र चौडाइ (मिमी) |
2990 |
|||||
समग्र उचाइ (मिमी) |
1175±300 |
|||||
व्हीलबेस (मिमी) |
1500 |
|||||
ट्रेड (मिमी) |
१८००/७३५ |
|||||
टायर |
215/75R17.5 135/133J 16PR |
|||||
रिम |
६.००-१७.५ |
|||||
टायर मात्रा। |
40 |
|||||
व्हील स्टीयरिंग कोण |
५५° |
|||||
टर्निङ रेडियस (मिमी) |
≤1500(आन्तरिक))≤5740(बाहिर) |
|||||
सञ्चालन तापमान |
-40℃~+55℃ |
एक्सल मात्रा। |
6 |
|||
गति (km/h) |
0.5 |
5 |
40 |
80 |
अधिकतम कुल वजन(t) |
270 |
219.6 |
120 |
98.4 |
कर्ब वजन (टी) |
20.76 |
|||
मूल्याङ्कन गरिएको लोड (t) |
249.24 |
198.84 |
99.24 |
77.64 |
एक्सल लोड (t) |
45 |
36.6 |
20 |
16.4 |
समग्र लम्बाइ (मिमी) |
9000 |
|||
समग्र चौडाइ (मिमी) |
2990 |
|||
समग्र उचाइ (मिमी) |
1175±300 |
|||
व्हीलबेस (मिमी) |
1500 |
|||
ट्रेड (मिमी) |
१८००/७३५ |
|||
टायर |
215/75R17.5 16PR |
|||
रिम |
६.००-१७.५ |
|||
टायर मात्रा। |
48 |
|||
व्हील स्टीयरिंग कोण |
५५° |
|||
टर्निङ रेडियस (मिमी) |
2030 (भित्री) 6650 (बाहिर) |
|||
सञ्चालन तापमान |
-40℃~+55℃ |
पाँच पाङ्ग्रा लोड (t) |
मूल्याङ्कन 35, अधिकतम। ५० |
पाँच पाङ्ग्रा उचाइ (फ्लैटफॉर्म 1175) (मिमी) |
1370/1520 |
पछाडि घुम्ने त्रिज्या (मिमी) |
2800 |
हंस-घाँटी सापेक्ष ट्र्याक्टरको अधिकतम कोण |
१०५° |
राजा पिन |
९०# (३.५ इन्च) |
कर्ब वजन (t) |
अनुमोदन ६.५ |
आयाम (मिमी) |
३९६२×२५००×१८४१+४०० |
इन्जिन |
कोहलर KD625 |
शक्ति |
21Kw/28.5Hp |
अधिकतम रोटर गति |
3000r |
अधिकतम टोक़ गति |
2200r |
हाइड्रोलिक पम्प |
Shanghai electric A2F12 |
पम्प प्रवाह दर |
12ml/r |
अधिकतम पम्प आउटपुट दबाव |
35Mpa |
युग्मन |
KTR BOWEX FLE-PA |
मूल्याङ्कन आउटपुट दबाव |
३१.५ एमपीए |
कर्ब वजन |
300Kg |
3 मिटर ड्र बार
ड्र्याग रिंग प्वालको व्यास 70mm छ, र ड्र्याग रिंग हटाउन योग्य छ।
A.2-4 एक्सेल मोड्युलरले स्टीयरिङ प्रकार्य महसुस गर्न स्टीयरिङ सिलिन्डरहरूको एक समूह प्रयोग गर्दछ;
B.5-6 एक्सेल मोड्युलरले स्टीयरिङ प्रकार्य महसुस गर्न स्टीयरिङ सिलिन्डरहरूको दुई समूहहरू प्रयोग गर्दछ;
C. यस गाडीको टाई रडमा गोल्डहोफर THP/SL मोडेलको समान स्पेसिफिकेशन छ र यसलाई बदल्न सकिन्छ: L=680/L=762/L=1500
४ एक्सल मोड्युलर स्टीयरिङ रेखाचित्र
5 एक्सल मोड्युलर स्टीयरिङ रेखाचित्र
6 एक्सल मोड्युलर स्टीयरिङ रेखाचित्र
